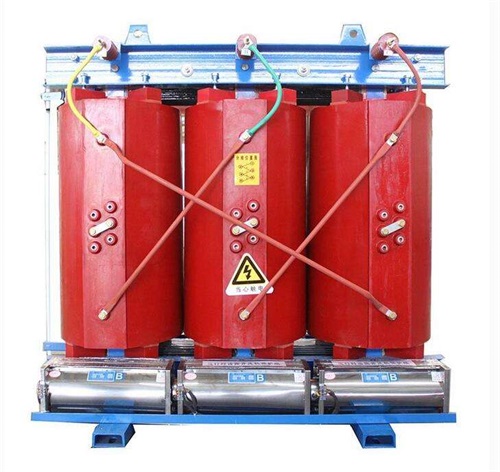

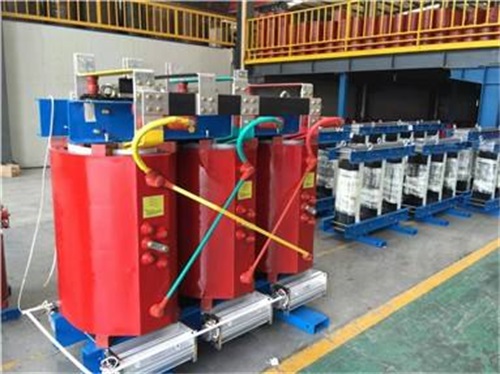

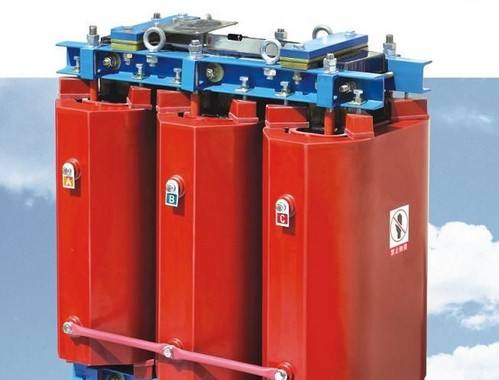

衡水SCB10-500KVA/10KV/0.4KV干式变压器

变压器型号：SCB10-500KVA/10KV/0.4KV

变压器规格：SCB10-500KVA/10KV/0.4KV

介绍摘要：　　SCB10干式变压器结构特点: 　　1.铁芯采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过. 　　2.绕组，有以下几种: 　　(1)缠绕式　　(2)环氧树脂加石英砂填充浇注　　(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构) 　　(4)多股玻璃丝浸渍环氧树脂缠绕式：(一般多采用3,因为

咨询热线：137-0635-4419

产品详情：

　　SCB10干式变压器结构特点:

　　1.铁芯采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.

　　2.绕组，有以下几种:

　　(1)缠绕式

　　(2)环氧树脂加石英砂填充浇注

　　(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构)

　　(4)多股玻璃丝浸渍环氧树脂缠绕式：(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)

　　3.高压绕组：一般采用多层圆筒式或多层分段式结构

　　4.低压绕组：一般采用层式或箔式结构 SCB10干式变压器形式:

　　1.开启式.是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%), 一般有空气自冷和风冷两种冷却方式.

　　2.封闭式.器身处在封闭的外壳内,与大气不直接接触.(由于密封.散热条件差.主要用于矿用它属于是防爆型的)

　　3.浇注式.用环氧树脂或其它树脂浇注作为主绝缘,它结构简单.体积小.适用于较小容量的变压器.
